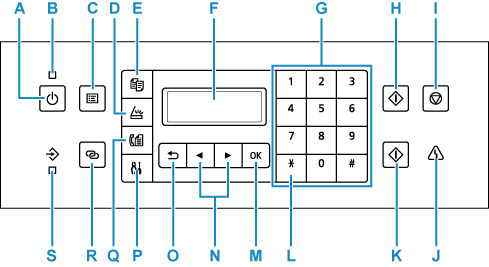

Ovládací panel
- A: Tlačítko ZAPNOUT (ON)
-
Zapne nebo vypne napájení. Před zapnutím napájení zkontrolujte, zda je kryt dokumentu zavřený.
- B: Kontrolka ZAPNOUT (ON)
- Po zapnutí tiskárny nejprve bliká a pak svítí.
- C: Tlačítko MENU
- Umožňuje zobrazit obrazovku Nabídka kopírovování (Copy menu), Nabídka skenování (Scan menu) nebo Nabídka Fax (Fax menu).
- D: Tlačítko SKENOVAT (SCAN)
- Přepne tiskárnu do režimu skenování.
- E: Tlačítko KOPÍROVAT (COPY)
- Přepne tiskárnu do režimu kopírování.
- F: LCD (Liquid Crystal Display)
- Zobrazuje zprávy, položky nabídky a provozní stav.
- G: Číselná tlačítka
- Tato tlačítka se používají pro zadávání číselných hodnot, například počtu kopií nebo také faxových či telefonních čísel a znaků.
- H: Tlačítko Černý (Black)
- Slouží k zahájení černobílého kopírování, skenování, faxování atd.
- I: Tlačítko Zastavit (Stop)
- Zruší operaci probíhajícího tisku, kopírování, skenování nebo vysílání či příjmu faxové úlohy.
- J: Kontrolka Alarm
- Pokud dojde k chybě, svítí nebo bliká.
- K: Tlačítko Barevný (Color)
- Slouží k zahájení barevného kopírování, skenování, faxování atd.
- L: Tlačítko Tón (Tone)
- Je-li tiskárna připojena k lince s pulsní volbou, dočasně se přepne na tónovou volbu.
- M: Tlačítko OK
- Dokončí výběr nabídky nebo položky nastavení. Toto tlačítko slouží také k potvrzení chyby nebo vysunutí dokumentu v ADF (automatický podavač dokumentů).
- N: Tlačítka a
-
Používá se pro výběr položky nastavení, kterou chcete upravit. Tato tlačítka se používají také pro zadávání znaků.
- O: Tlačítko Zpět (Back)
- Zobrazí na displeji LCD předchozí obrazovku.
- P: Tlačítko Nastavení (Setup)
- Umožňuje zobrazit obrazovku Nabídka nastavení (Setup menu). Pomocí této nabídky můžete provádět údržbu tiskárny nebo měnit nastavení tiskárny. Slouží také k výběru příslušného vstupního režimu.
- Q: Tlačítko FAX
- Přepne tiskárnu do režimu faxu.
- R: Tlačítko Bezdrátové připojení (Wireless connect)
- Stisknutím a podržením tohoto tlačítka nastavíte informace o bezdrátovém směrovači tiskárny přímo z chytrého telefonu nebo jiného zařízení (bez nutnosti provést postup na směrovači).
- S: Kontrolka Paměť FAXŮ (FAX Memory)
- Svítí, jsou-li v paměti tiskárny uloženy přijaté nebo neodeslané dokumenty.
